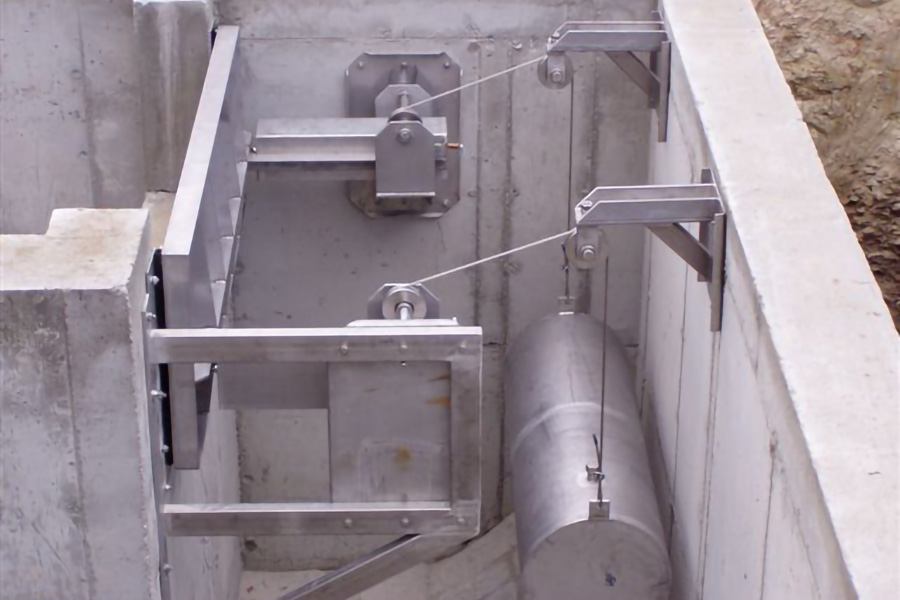

Základní úlohou štítového oddělovače je zajistit, aby při vysoké vodě nebyla v průtočné části odlehčovací komory překročena v daných podmínkách maximálně únosná výška hladiny. Při jejím dosažení se štít otevírá - odsouvá od přelivné hrany, proto tuto hladinu nazýváme hladinou otvírací.
Oproti volnému přelivu dochází u štítového oddělovače k odlehčení prakticky po celé výšce štítu. Proto je pro dané odlehčované množství vody Qo možné zhruba o třetinu zkrátit délku přelivné hrany, což znamená výrazné snížení nákladů na stavební část OK. Regulaci odtoku z OK doporučujeme řešit některým z našich plovákových regulátorů. Jednoduchou úpravou v uchycení proti závaží štítu se zajistí jeho otevření rázem, čím se docílí efektu vyplachovací klapky. Nutný rozdíl hladin je oproti klasické klapce výrazně menší.
Funkce:
● oddělovač přebytečné vody v odlehčovací komoře
● uzávěr zpětného vzdutí do odlehčovací komory
● norná stěna
● vyplachovací klapka
Výhody:
● zadaná maximální hladina v OK není překročena
● zvolenou výšku otvírací hladiny lze průběžně přestavovat
● lze jej dodatečně osadit i do stávající OK
● použitím štítu se podstatně zvětší aktivní objem OK
● přelivná hrana je kratší, snižují se náklady na stavbu
● plná propustnost odlehčované vody i při zpětném vzdutí až do rozdílu hladin 100 mm
● minimální nároky na údržbu
● maximální rozměrová variabilita ve vazbě na místní podmínky
● vysoká provozní spolehlivost s nízkými nároky na údržbu
