Zápachové uzávěrky pro větrací a klimatizační zařízení
Projektování odvodnění a připojení kondenzátu nebo úkapů je často podceňováno. Řádné odvedení kondenzátu přes zápachovou uzávěrku bývá v praxi ponecháno na „kreativitě“ instalatérů, a proto jsou tyto instalace často provedeny chybně. I malá, ale ne zanedbatelná množství tekutin pak způsobují následné problémy, které je přitom možné eliminovat již ve fázi projektování.
Samočisticí funkce
Odtok malých množství vody je problematický kvůli malým průtokům a nízkým průtočným rychlostem, které neumožňují samočištění zápachových uzávěrek.
Z tohoto důvodu je nutné při dimenzování potrubí dbát na odpovídající světlost – minimálně DN/ID 30 (DN/OD 32).
Potrubí mezi klimatizační jednotkou a zápachovou uzávěrkou je nutno opatřit odbočkou s otevřenou trubkou vyvedenou nahoru, aby při odtoku vody z klimatizační jednotky mohl z potrubí unikat vzduch a kondenzát dobře odtékal.
Těsnost proti pronikání zápachu

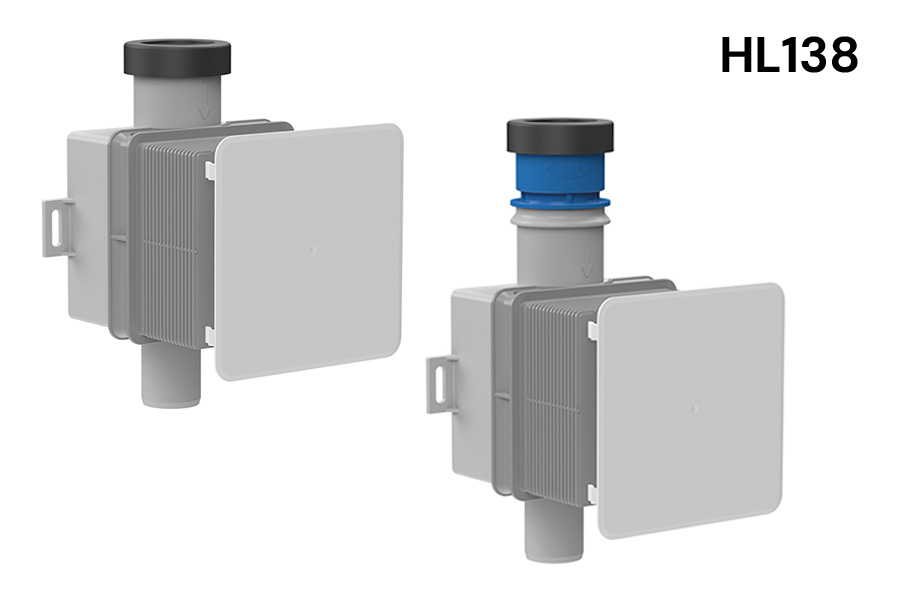

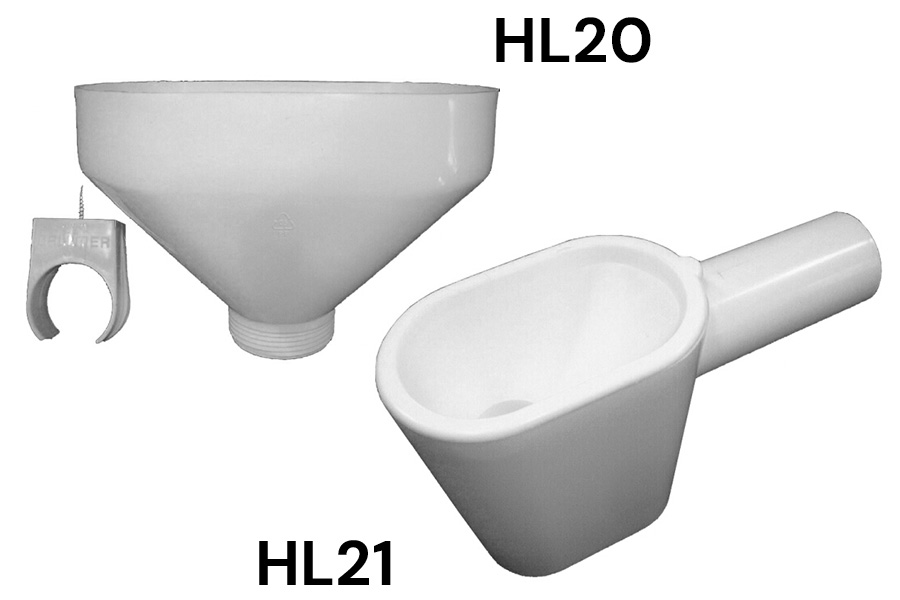

Při delších odstávkách připojených zařízení může voda v zápachových uzávěrkách vyschnout. Proto je nutné dbát buď na dostatečnou výšku vodního uzávěru (např. HL136.2), nebo na použití přídavné mechanické zápachové uzávěrky (HL136T, HL136.3, HL138N, HL138NH a HL21).
Údržba / čištění
U všech variant zápachových uzávěrek, zejména při umístění pod omítku (pouze HL138NH!) je nutné zajistit trvalou přístupnost zápachové uzávěrky pomocí čisticího otvoru.
Tlakové rozdíly
U centrálních vzduchotechnických nebo klimatizačních jednotek musí být zápachová uzávěrka provedena tak, aby:
● při podtlaku v jednotce nedocházelo k nasávání vzduchu z místnosti
● při přetlaku nedocházelo k úniku vzduchu z jednotky
Vodní uzávěrka HL136.2 je určena pro přetlak i podtlak do 2800 Pascal (28 cm vodního sloupce). Dodává se s průhlednými trubkami pro jednoduchou kontrolu stavu vody a s přípojkou pro doplňování vody.
Zápachové uzávěrky HL136T a HL136.3 zabraňují nasávání vzduchu do vzduchotechnické jednotky až do podtlaku 1300 Pascal (13 cm vodního sloupce), v závislosti na délce posuvné trubice.
